iptables

前提

如果学过CCNA，或者TCP/IP，Socket什么的就会很好理解，或者玩过路由器什么的

组件

Tables
Chains
Rules

Tables

总共有一下5个表，表是链的容器

Filter：对包进行过滤
NAT：网络地址转换
Mangle：对数据包进行修改
Raw：一般是为了不再让iptables对数据包进行跟踪，提高性能
Security：SELinux Tagging

Chains

总共有一下5个链，链是规则的容器

PRE ROUNTING：
- 在数据包刚到达防火墙时、进行路由判断之前执行的规则、改变包的目的地址（DNAT功能）端口等
INPUT
- 作用于所有目的地址是本机地址的数据包
FORWARD
- 作用与转发向你电脑的包（与NAT表相关）
OUTPUT
- 作用于所有原地址是本机地址的数据包
POST ROUTING
- 在数据包离开防火墙时进行路由判断之后执行的规则、改变包的源地址

	PRE ROUNTING	INPUT	FORWARD	OUTPUT	POST ROUTING
路由决定				√
Raw	√			√
连接Tracking	√			√
Mangle	√	√	√	√	√
NAT(DNAT)	√			√
路由决定	√			√
Filter		√	√	√
Security		√	√	√
NAT(SNAT)		√			√

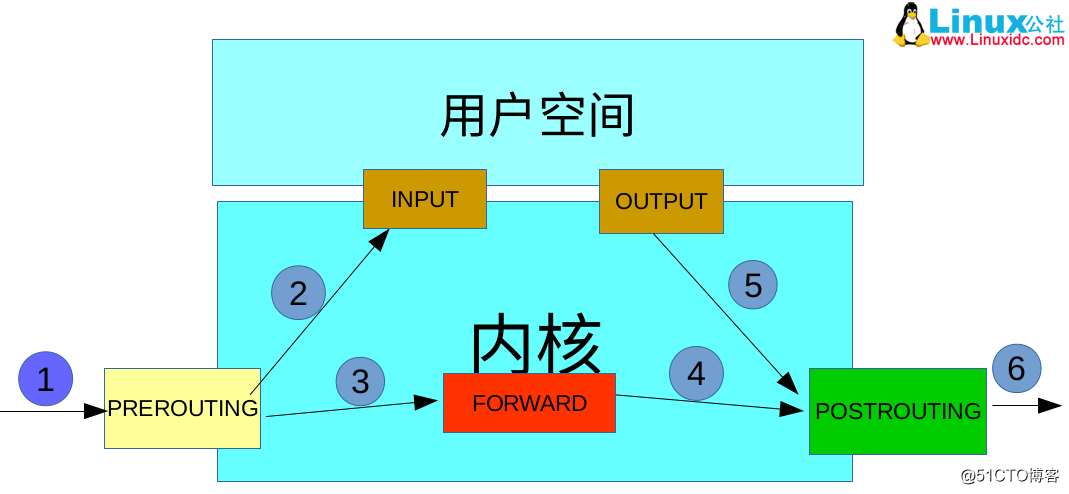

1	Pre -> Input -> Forward -> Output

目标地址为本机的包

            graph LR
            PRE_ROUNTING --> INPUT

目标地址为其他主机的包

            graph LR
            PRE_ROUNTING --> FORWARD --> POST_ROUTING

本机发出去的包

            graph LR
            OUTPUT --> POST_ROUTING

Rules

规则决定那些类型的包，做什么事情（允许，拒绝），本质为一条指令设定的规则

Usage: iptables -[ACD] chain rule-specification [options]
       iptables -I chain [rulenum] rule-specification [options]
       iptables -R chain rulenum rule-specification [options]
       iptables -D chain rulenum [options]
       iptables -[LS] [chain [rulenum]] [options]
       iptables -[FZ] [chain] [options]
       iptables -[NX] chain
       iptables -E old-chain-name new-chain-name
       iptables -P chain target [options]
       iptables -h (print this help information)

1	iptables -A INPUT -s 10.10.10.10 -j DROP

Target

决定做什么事情：就是一下的事情

Terminating Targets
- DROP：丢弃（无作为）
- ALLOW：允许
- Queue：队列
- Reject：拒绝（会带来安全隐患，别人知道你拒绝它了）
- Return：返回
- User-Defined：自定义
Non-Terminating Targets
- Continue the chain：

工作流程

稍微做过权限管理的，大概都清楚怎么工作流程，对于一条链，规则从上到下（编号）依次匹配，匹配到后就立刻执行，不继续向下匹配，最后没有匹配的规则会执行默认规则。

常用指令

1	iptables -t [table] -操作 [chain] 匹配动作

-t：指定表

操作
- -A: 添加（Append）
- -D：删除（Delete）编号
- -I：插入（Insert）
- -R：替换（Replace）
- -C：检查（Check）
- -L：列出（List）
- -Z：清零（Zero）
- -P：策略（Policy）
- -E：改名（Rename）
- -F：清空（Flush）
- -X：删除（Delete）
- -N：新建（New）

匹配
- -s：指定源ip
- -d：指定目标ip
- -p：指定协议
- -i：指定入网络接口
- -o：指定出网络接口
tcp
- sport
- dport
- --tcp-flags
复杂
- -m

-j：Target

# 如果不指定[chain], 一般操作Filter链

# 清除所有规则 --flush
iptables –F [chain]
# 删除用户自定义的链 --delete-chain
iptables –X [chain]
# 链的计数器清零
iptables –Z [chain [rulenum]]
# 详细输出带编号的所有规则
iptables -L -n -v
# 默认拒绝
iptables -P INPUT DROP

# 新建名为LOGGING的链
iptables -N LOGGING
# 将所有来自INPUT链中的数据包跳转到LOGGING链中
iptables -A INPUT -j LOGGING
# 为这些包自定义个前缀，命名为”IP Tables Packet Dropped”
iptables -A LOGGING -m limit --limit 2/min -j LOG --log-prefix "IP Tables Packet Dropped: " --log-level 7
# 丢弃这些数据包
iptables -A LOGGING -j DROP

原理

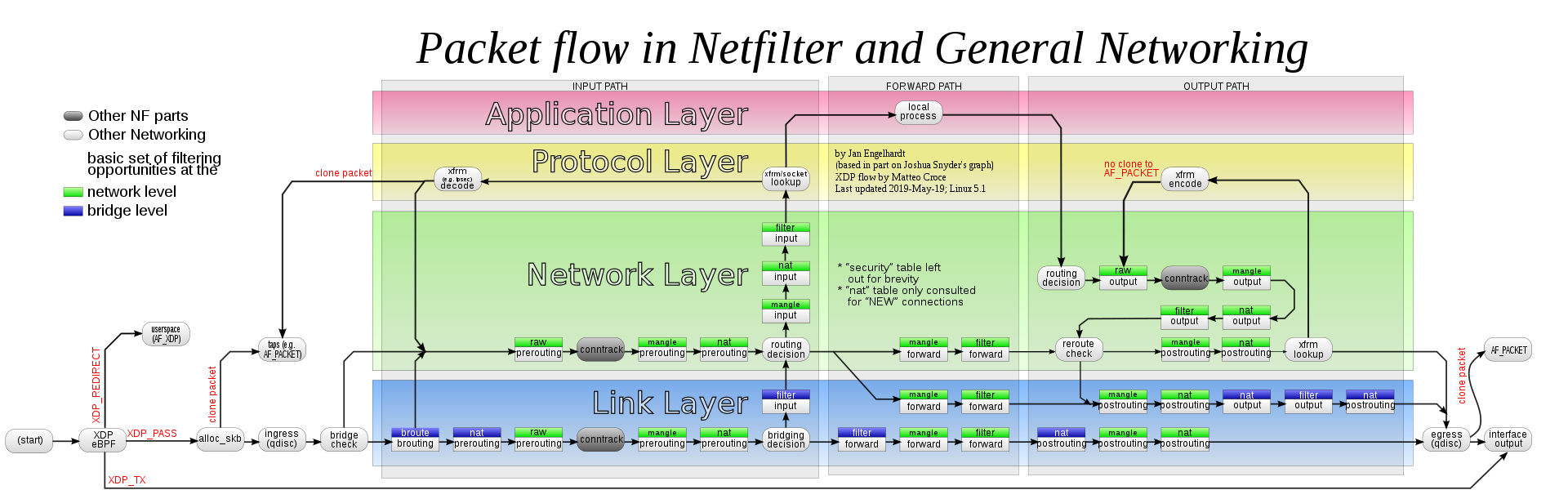

iptables是Linux内核Netfilter的一个接口，相当于一个操作界面。

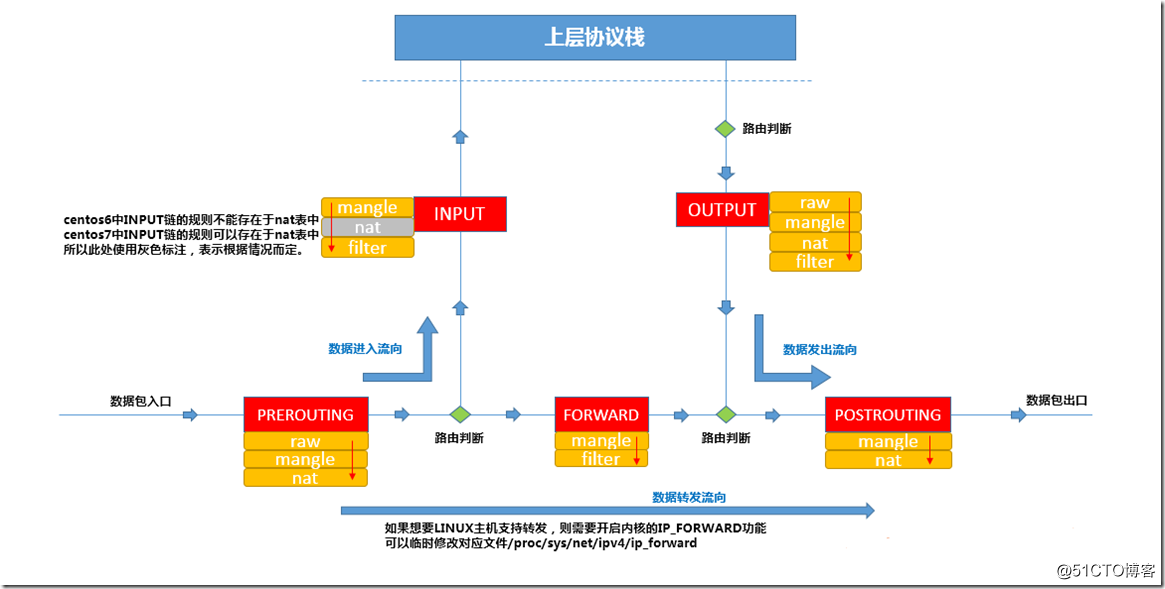

当一个数据包进入网卡时，数据包首先进入PREROUTING链，内核根据数据包目的IP判断是否需要转发出去。

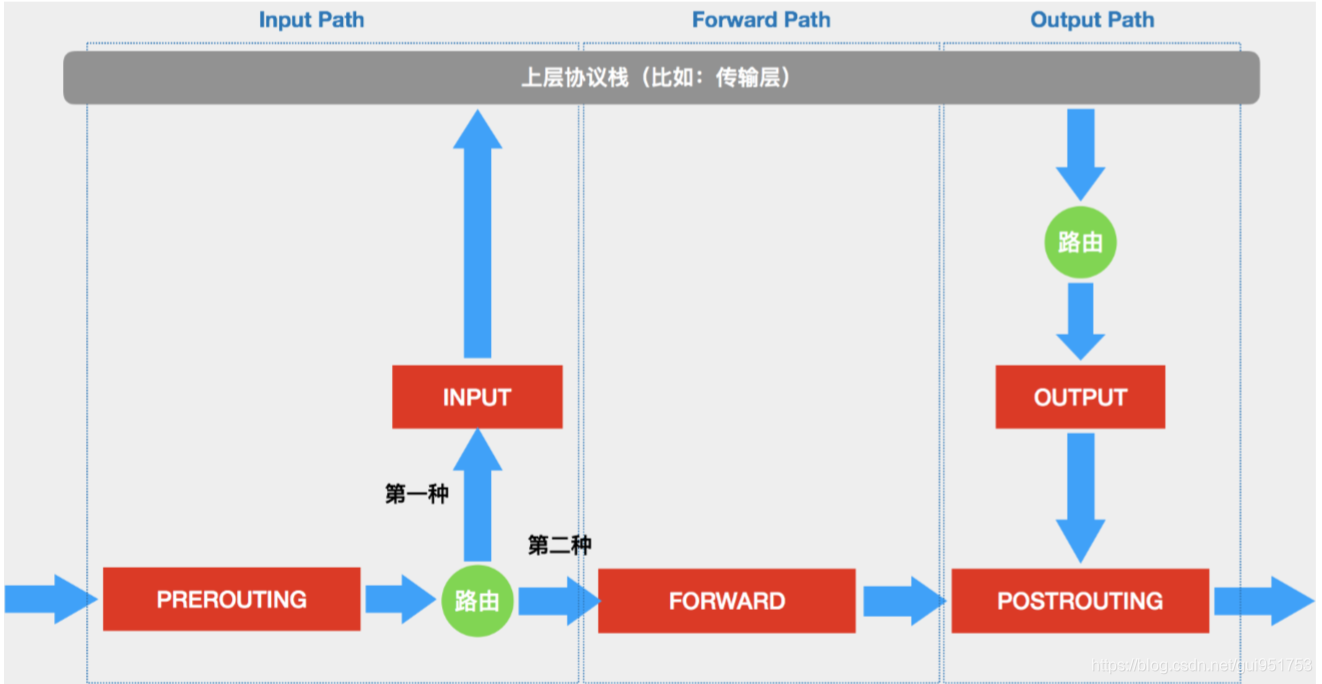

如果数据包就是进入本机的，数据包就会沿着图继续向上层协议栈流动，这时候，数据包将继续向上层协议栈流动。在它进入传输层之前，Netfilter 会设置一个名叫 INPUT 的“检查点”。到这里，数据包流入路径（Input Path）结束。接下来，这个数据包通过传输层进入用户空间，交给用户进程处理。而处理完成后，用户进程会通过本机发出返回的数据包。这时候，这个数据包就进入了流出路径（Output Path）。此时，数据包首先还是会经过主机的路由表进行路由。路由结束后，Netfilter 就会设置一个名叫 OUTPUT 的“检查点”。然后，在 OUTPUT 之后，再设置一个名叫 POSTROUTING“检查点”。在流出路径设置两个检查点的原因见下方黄色字体。
如果数据包是要转发出去的，且内核允许转发，在这种情况下，这个数据包不会进入传输层，而是会继续在网络层流动，从而进入到转发路径（Forward Path）。在转发路径中，Netfilter 会设置一个名叫 FORWARD 的“检查点”。而在 FORWARD“检查点”完成后，IP 包就会来到流出路径。而转发的 IP 包由于目的地已经确定，它就不会再经过路由，也自然不会经过 OUTPUT，而是会直接来到 POSTROUTING“检查点”。
